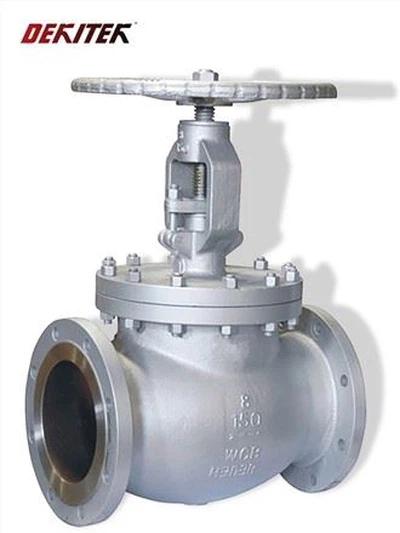

Шаровой вентиль

В отличие от задвижки, шаровой клапан можно использовать для регулирования расхода или давления, а также для полного перекрытия потока. Иногда его также можно использовать в качестве предохранительного клапана или обратного клапана. По сравнению с задвижкой или шаровым краном, проходной клапан имеет значительно более высокие потери давления в полностью открытом положении. Если вы хотите узнать характеристики и цены на шаровой клапан, свяжитесь с нами!

Тело
Корпус шарового клапана является основной конструкцией, выдерживающей давление. Это наиболее существенная часть клапана, содержащая все внутренние детали, контактирующие с регулируемой жидкостью. Корпус соединен с крышкой, которая помогает удерживать жидкость, газ или суспензию.

Капот
Крышка обеспечивает герметичное закрытие корпуса клапана. В проходных клапанах могут использоваться различные типы крышек, в том числе ввинчивающиеся, соединительные или болтовые.

Вилка или диск
Это запорный элемент клапана. Пробка прикреплена к штоку и может перемещаться вверх или вниз, чтобы контролировать поток жидкости через клапан.

Корень
Шток действует как соединитель между приводом и заглушкой. Он передает усилие срабатывания от привода на затвор, позволяя клапану открываться или закрываться.

Клетка
Клетка окружает плунжер и расположена внутри корпуса клапана. Это имеет решающее значение для направления плунжера к седлу клапана, обеспечения хорошего закрытия, а также играет важную роль в определении потока внутри клапана.

Сиденье
Седло обеспечивает стабильную и однородную поверхность плунжера, обеспечивая герметичное уплотнение при закрытом клапане. Сиденья можно привинтить или затянуть.
Проходные клапаны универсальны и играют важную роль в различных приложениях, где необходимо точно контролировать расход. Их дизайн и функциональность делают их особенно ценными не только для контроля потока, но и для регулирования давления.

Повреждение в результате коррозии диска клапана
Причины
●Коррозия тарелки клапана может быть вызвана несовместимостью материала клапана и жидкости в системе.
● Воздействие на элемент затвора клапана воздействия коррозионных испытательных жидкостей.
Решение
●Выберите запорный элемент проходного клапана в зависимости от характера работы, а выбранный материал клапана должен быть совместим с жидкостью системы.
●Выберите шаровые клапаны в соответствии с требованиями и спецификациями операции.

Утечка между корпусом клапана и седлом
Причины
●Утечки между этими деталями могут возникнуть из-за неплотной сборки деталей клапана и
●Отшлифовать отверстия в корпусе и седле клапана.
Решение
●Разберите детали шарового клапана и определите места утечек. Если неплотности между деталями заварить не удается, замените седло клапана.
●Заварите отверстия в деталях клапана.

Утечка в корпусе клапана
Причины
● Утечки в корпусе клапана могут возникнуть из-за трещин и отверстий в корпусе на этапе литья производства, что приводит к ухудшению конструкции и прочности клапана;
●Повреждение сварных швов корпуса клапана при вытягивании трещин на клапане.
Решение
●Отполируйте предполагаемые отверстия и трещины, протравливая примерно 4% раствором азота, для облегчения обнаружения сварки.
●Отшлифовать поверхности клапана, чтобы удалить потрескавшиеся слои для сварки.
● Сварите правильно, чтобы заблокировать отверстия.

Утечка в упаковке
Причины
●Утечки в набивке могут быть вызваны неправильной установкой набивки клапана,
● Грубая поверхность штока, образующая отверстия в упаковке,
●Несовместимость материала уплотнения клапана и жидкости в системе, а также ослабление сальников.
Решение
Осмотрите сальники и отрегулируйте их в правильное положение.
Правильно установите уплотнение клапана.
Выберите подходящую упаковку для работы.
При необходимости отремонтируйте или замените шток.

Изгиб и поломка головки штока
Причины
●Этот вид отказа проходного клапана возникает при неправильной эксплуатации клапанов. Например, принудительное закрытие клапана.
●Эта неисправность также вызвана слишком затянутой или слишком ослабленной резьбой клапана, а также использованием клапана в течение очень длительного времени.
Решение
●Правильно эксплуатируйте клапаны.
●Материалы резьбовых втулок следует выбирать в соответствии с требованиями клапана.
●При необходимости замените стержни клапанов.

Трещины на седле и диске клапана
Причины
●Эти трещины могут возникнуть в результате большой разницы между температурой двух сторон клапана и поломок сварочной накладки.
Решение
●Обработка деталей клапана теплом.
●Отшлифовать детали клапана перед сваркой (при необходимости).

Утечка на поверхности крышки клапана
Причины
●Утечки на поверхности крышки клапана могут возникнуть в результате ослабления или слишком затянутых болтов.
● Повреждена прокладка в крышке клапана и шероховатая поверхность приклеивания.
Решение
●Затягивайте болты с постоянной силой и одинаковым давлением по всей поверхности.
●Разберите, чтобы проверить причину шероховатостей на склеиваемой поверхности.
●Очистить поверхность склеивания.
●При необходимости замените прокладку.

Утечка в диске клапана и на поверхности седла
Причины
●Утечка на уплотнительной поверхности может возникнуть в результате неправильного шлифования.
●ослаблены болты.
● большое пространство между диском клапана и штоком, в результате чего диск висит низко и контакт практически отсутствует.
●Несовместимый материал уплотнительной поверхности и большое количество загрязнений на уплотнительной поверхности.
Решение
●Правильная работа клапана, открытие и закрытие не должны производиться с чрезмерным усилием.
●Отшлифовать неправильно отшлифованные поверхности.
●Наложите уплотнительные поверхности для удаления загрязнений.
●Отрегулируйте заслонку клапана и соединение штока.
●Заслонка клапана может быть заменена, если она не подлежит ремонту.

Неактивный подъем штока клапана
Причины
●Причиной неактивного подъема штока клапана является высокое давление в зоне сальника.
●Недостаточно места между штоком клапана и сальником.
●Повреждены шток и гайка штока.
●Нерегулируемый сальник.
● Плохое обслуживание стебля.
●Повышенная температура в области стержня.
Решение
●Для отвинчивания сальника используйте более сильные приспособления.
●Увеличьте зазор между штоком клапана и сальником.
●Замените шток клапана и гайку.
●Затягивайте болты сальника с одинаковым усилием по всей поверхности.
●Смазка графитовым порошком в условиях высоких температур.

Отказ створки клапана и штока
Причины
●Неправильный монтаж может привести к выходу из строя створки и штока клапана, в результате чего детали клапана будут установлены неправильно и не затянуты, что приведет к ослаблению болтов и смещению пуль;
●Изношенные детали клапана из-за частого использования и длительного времени эксплуатации.
Решение
●Разберите клапан и соберите его правильно.
●Регулярное техническое обслуживание клапана с сокращенными интервалами.
●Убедитесь, что детали клапана соответствуют стандартам и требованиям качества.
